アマチュア無線で使った電子部品

受信用部品

昭和37年頃から３球再生受信機、高一再生受信機、５球スーパ受信機などに使った部品



受信機用真空管とバリコン類

高一再生コイルと６球スーパ用コイル

中間周波トランス（MT管用IFT）


送信用部品


送信管（2B29、2E26、807）と送信機用バリコン類　　　　　　
送信用部品類はマグロ漁船搭載用の無線機器のジャンク品

ソケット類（左端は2B29、2B32用ソケット）

水晶振動子

アマチュア無線の周波数に近い振動子をジャンク屋で探し、
水晶を研磨剤で擦って周波数を変えて使っていた。　　　　　　


送信管のいろいろ


　　　　　上側の送信管はプレート損失50W〜350W、
　　　　　下側小さな送信管は150MHz帯まで使用可能。

１９３０年代から１９４０年代に使われた真空管



ナス管、エーコン管、メタル管

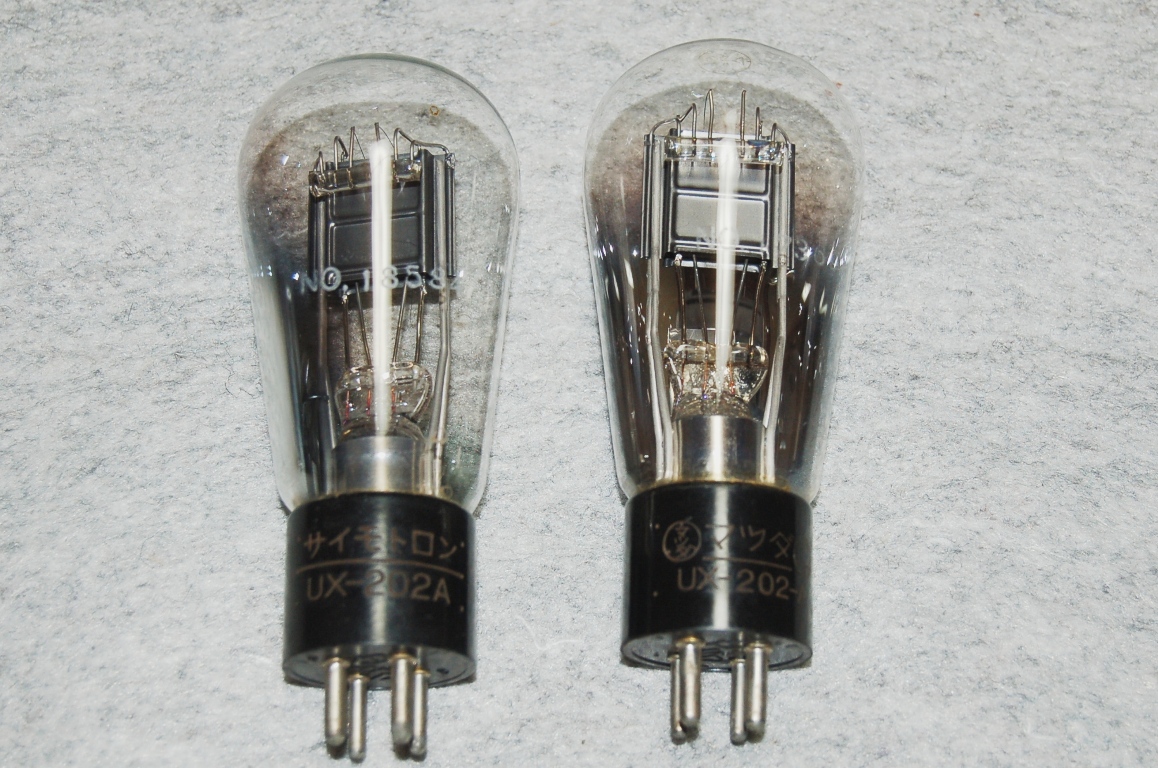

東芝のサイモトロンＵＸ２０１Ａ、
１９３０年代に使われたナス管
 　
リード線長を短くして、高い周波数まで使える
ように工夫された真空管、第２次大戦中に多く
使われた。


マイクロ波用電子管


板極管、灯台管とも呼ばれる。
空洞共振器（キャビティ）と一体になっていた。


反射型クライストロン
（左上：送信用、左下：受信用）
右側はマグネトロン（Xバンド用）


放電管・ガス入整流管


左側はキセノンガス封入3極管（サイラトロン)、
中央はキセノンガス封入半波整流管、
右側は定電圧放電管


撮像管・ＣＲＴ


小型撮像管（ビジコン）とモニタ用小型ＣＲＴ、
固体撮像素子や液晶ディスプレイが登場するまで、
使われていた。　


光電管・光電子増倍管


光電管及び光電子増倍管、微弱な光を
検出する実験装置や測定機器などに
使われていた。　


ニキシー管


ニキシー管とは、1950年代から1970年代にかけて
活躍した。数字や記号、文字を表示するための
ネオン放電管


レーザー管


He-Neレーザー


その他の真空管・素子


セレン整流器（ブリッジ型）

1950〜1960年代にシリコンダイオードが
登場するまで使われた。耐電圧が低いので
直列に重ね合わせる。

水晶振動子とサーマル・リレー管（バイメタル管）

サーマル・リレー管は真空管回路でヒータＯＮ後、
一定時間遅れてＢ電源をＯＮさせるのに使われた。
真空コンデンサ

ガス封入可変コンデンサで外部のねじを回すことで、
ジャバラを伸縮させて、コンデンサの容量を可変する。
真空熱電対

数ｍＡの高周波電流計などに使われた。


送信管をオーディオ用パワー管として使う


　

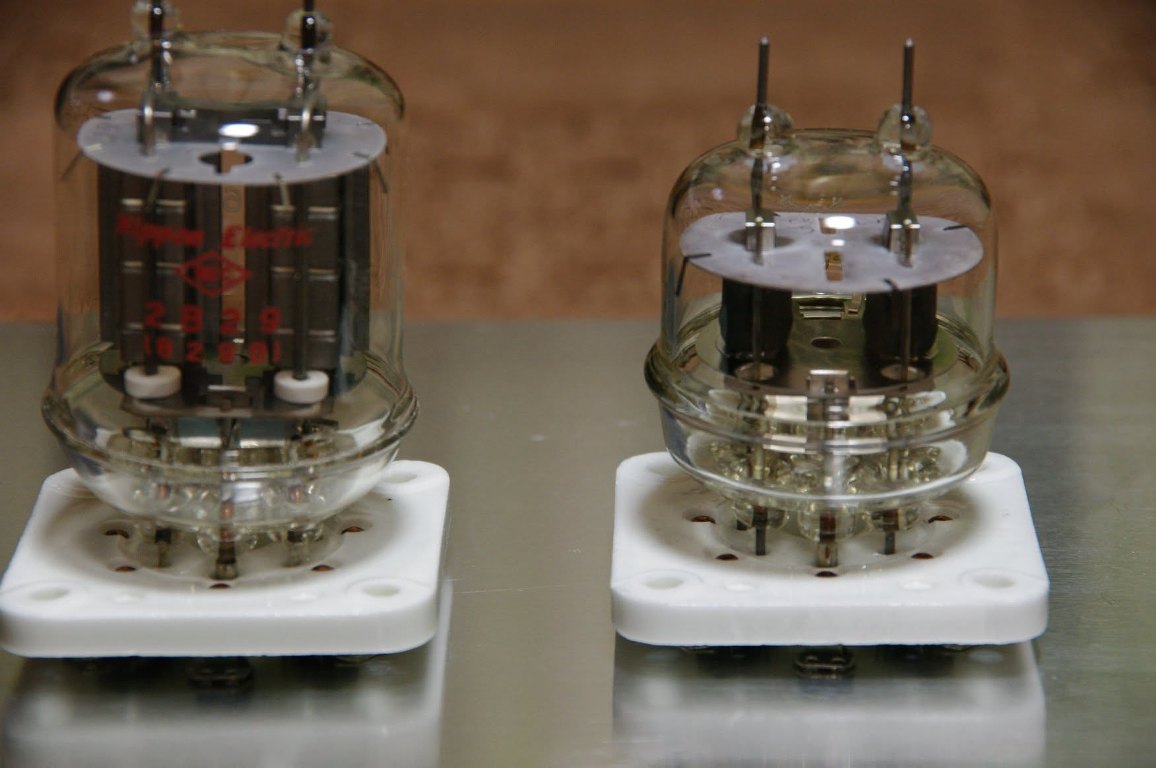

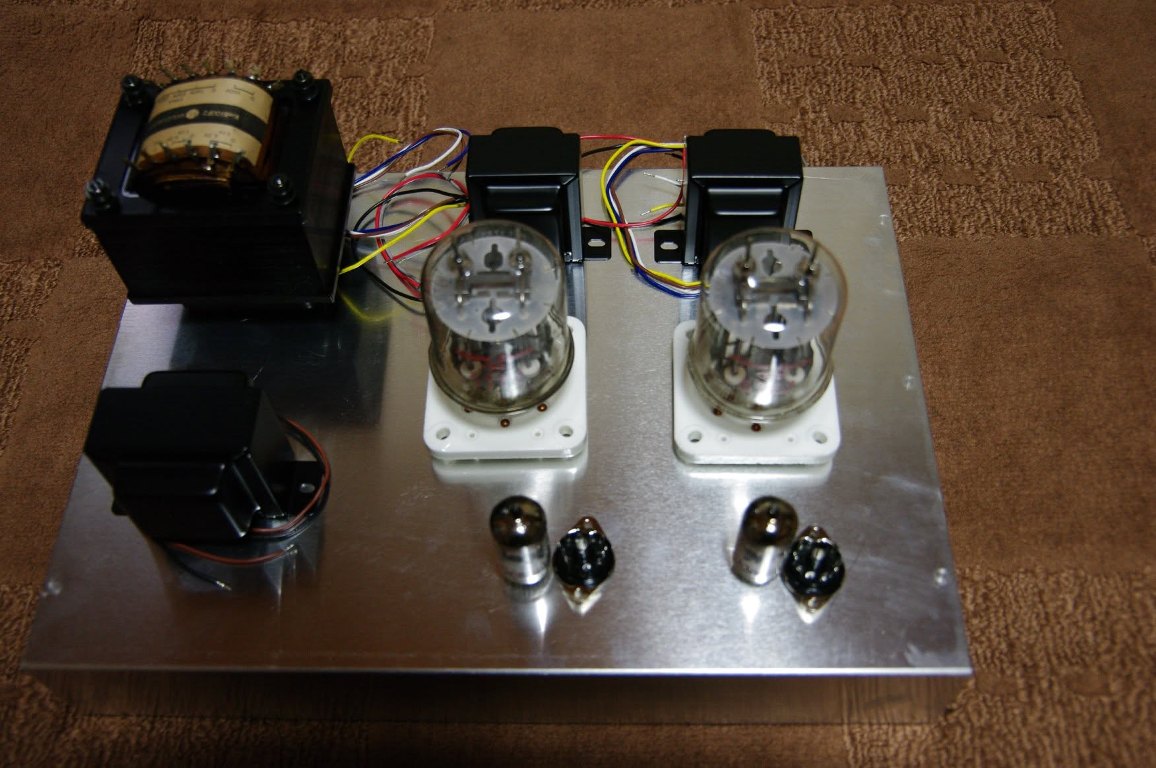

VHF管として使われた2B32をオーディオ用プッシュプル増幅管として、
前段は12AX7双三極管、増幅と位相変転出力として使う　　　　　　
　　　　　　　　　　　　　　　　　(H30.06.18)

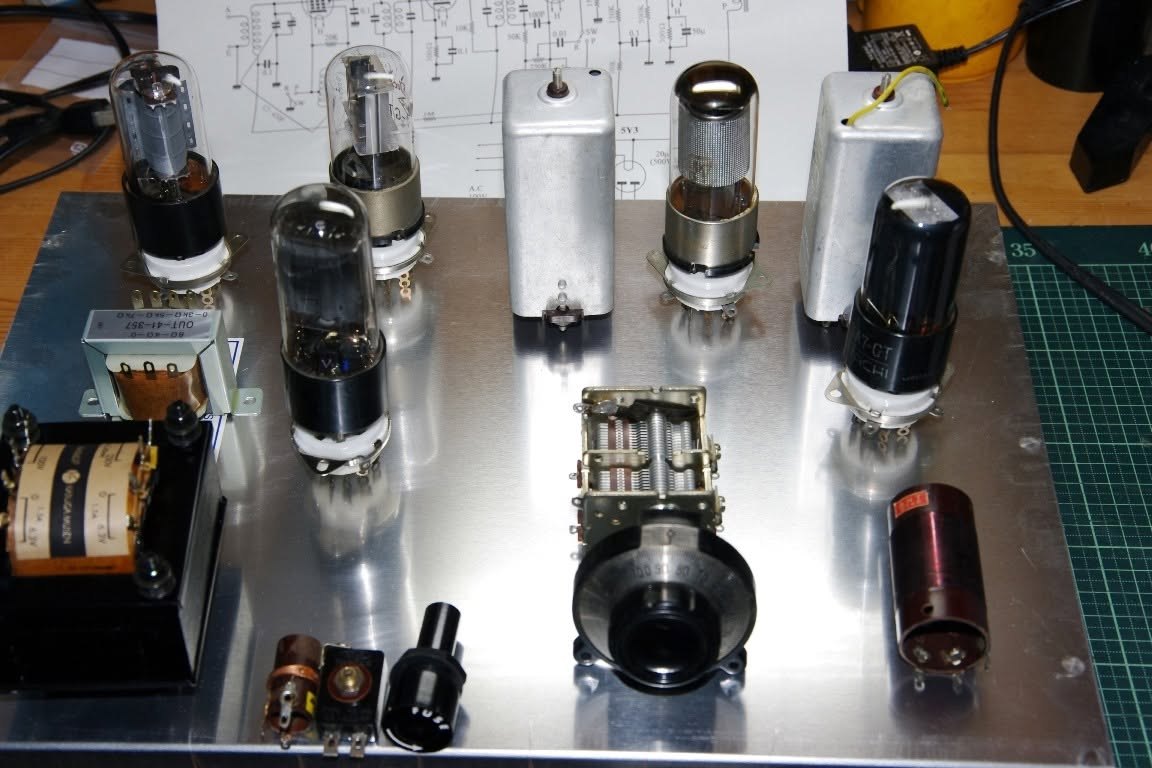

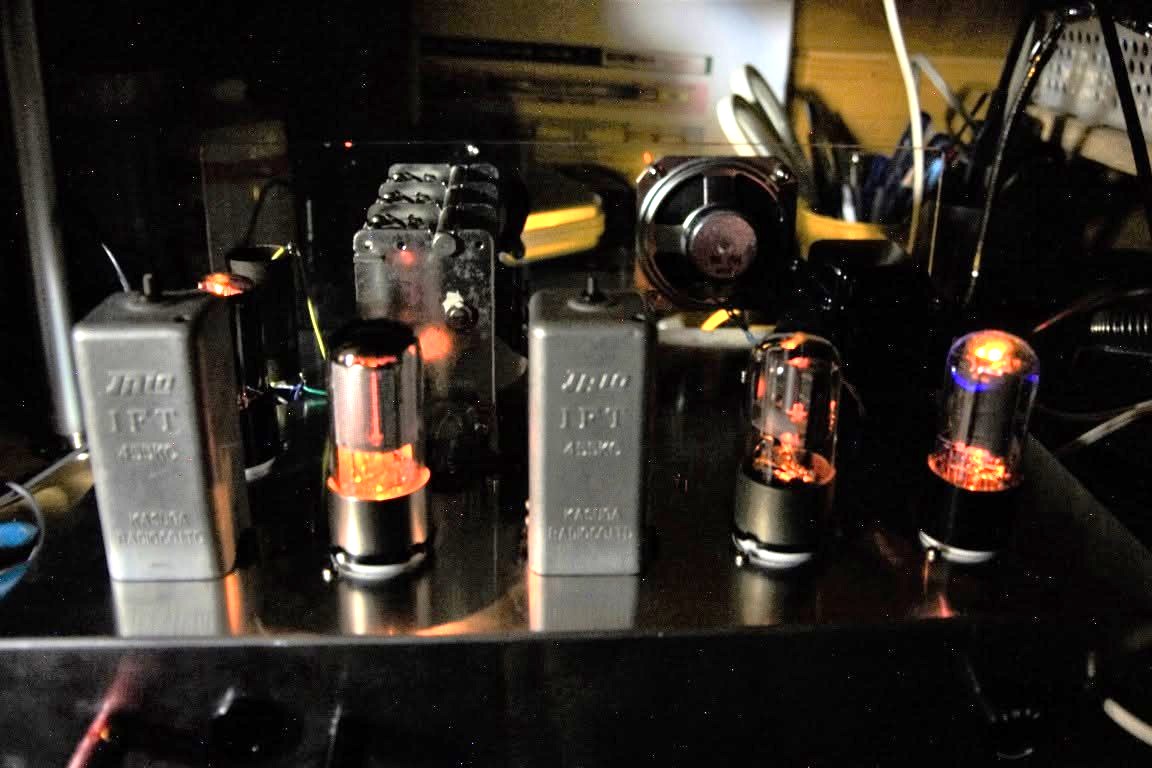

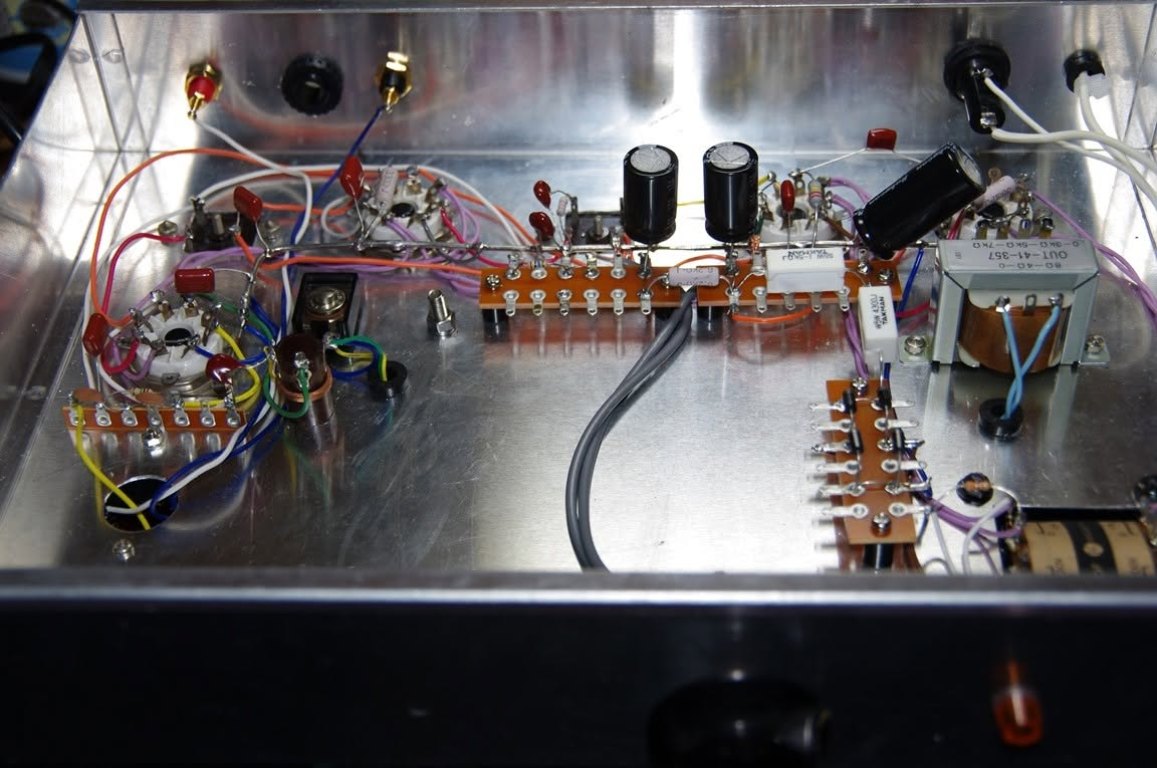

GT管でスーパーヘテロダイン受信機を製作（R02.05.18）
